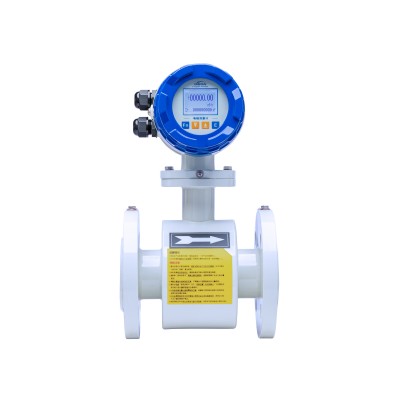

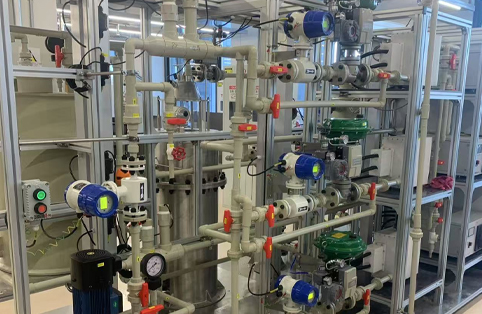

根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
E=KBVD
式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）

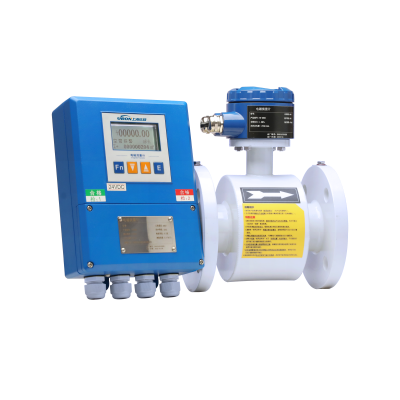

传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
■ 基本功能
低频方波励磁 ，励磁频率 ：1/10 工频、 1/16 工频、 1/25 工频 ；
高频方波励磁 ，励磁频率 ：1/2 工频（适用于浆液测量 ）（选配 ）； 励磁电流可选定为 125mA、 187.5mA、250mA ；
无需附加电极的空管测量功能 ，连续测量 ，定值报警 ；
流速测量范围 ：0.1 --- 15 米/秒 ，流速分辨率 ：0.5 毫米/秒 ；
交流高频开关电源 ，电压适用范围 ：85VAC --- 250VAC ；
直流 24V 开关电源 ，电压适用范围 ：16VDC --- 36VDC ；
网络功能 ：MODBUS、 HART（选配） ；
中文、英文显示方式,（可定制其它语言 ）；
内部有三个积算器总量 ，可分别记录 ：正向总量、反向总量、差值总量。
■ 特殊功能
掉电时间记录功能 ，自动记录仪表系统电源间断时间 ，补算漏计流量 ；
小时总量记录功能 ，以小时为单位记录流量总量 ，适用于分时计量制 ；
红外手持操作键盘 ，远距离非接触操作转换器所有功能。
基础技术参数

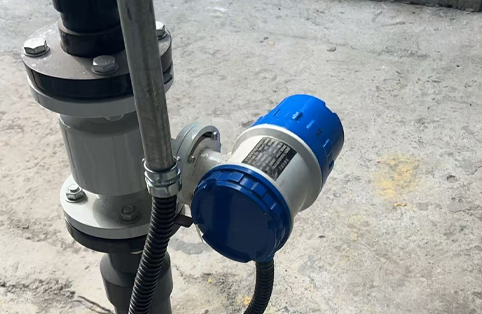

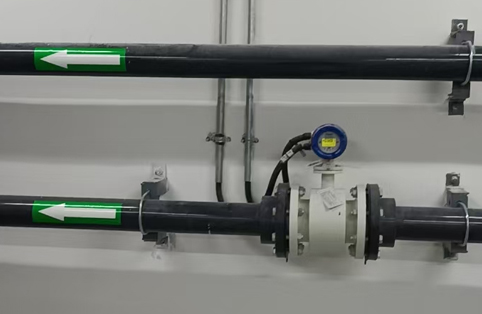

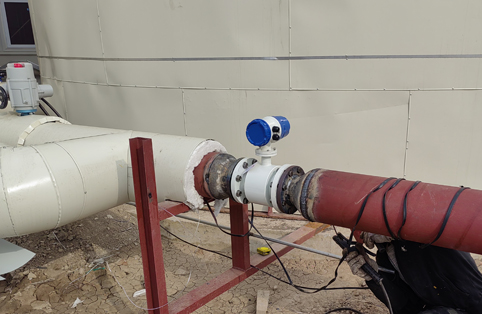

公称通径（mm） （特殊规格可定制） | 管道式四氟衬里： DN10～DN600 | |
管道式橡胶衬里： DN65～DN2000 | ||
流动方向： | 正，反，净流量 | |
量 程 比： | 150：1 | |
重复性误差： | 测量值的±0.1% | |
精度等级： | 管道式：0.5 级，1.0 级 | |
被测介质温度： | 普通橡胶衬里：－20～＋60℃ | |
高温橡胶衬里：－20～＋90℃ | ||
聚四氟乙稀衬里：－30～＋120℃ | ||
高温型四氟衬里：－20～＋160℃ | ||
额定工作压力： （高压可定制） | DN10－DN50：≤4MPa | |
DN65－DN200：≤1.6MPa | ||
DN250－DN1000：≤1.0MPa | ||
DN1200－DN2000：≤0.6MPa | ||
流速范围： | 0.1－15m/s | |
电导率范围： | 被测流体电导率≥5μs/cm | |
电流输出： | 负载电阻 | 0～10mA：0～1.5kΩ |
4～20mA：0～750 kΩ | ||
数字频率输出： | 输出频率上限可在 1～5000HZ 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V 导通时集电极大电流为 250mA | |
供电电源： | AC220V 或 DC24V | |
要求直管段长度 | 上游≥5DN，下游≥3DN | |
连接方式： | 流量计与配管之间均采用法兰连接，法兰连接尺寸应符合 GB11988 的规定 | |
防爆等级： | Exd［ib］qIICT6 Gb | |
防护等级： | IP65，特殊订制高可达 IP68 | |
环境温度： | -25～＋60℃ | |
相对湿度： | 5%～95% | |
流速——流量对照表（口径： mm，流量： m³/h，流速： m/s）
通径 mm 流量 流速 m/s | 0.5 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
10 | 0.14 | 0.28 | 0.57 | 0.85 | 1.1 | 1.4 | 1.7 | 2.0 | 2.3 | 2.5 | 2.8 |
15 | 0.32 | 0.64 | 1.3 | 1.9 | 2.5 | 3.2 | 3.8 | 4.5 | 5.1 | 5.7 | 6.3 |
20 | 0.57 | 1.1 | 2.3 | 3.4 | 4.5 | 5.7 | 6.8 | 7.9 | 9.0 | 10 | 11 |
25 | 0.88 | 1.8 | 3.5 | 5.3 | 7.1 | 8.8 | 11 | 12 | 14 | 16 | 17.6 |
32 | 1.4 | 2.9 | 5.8 | 8.7 | 12 | 14 | 17 | 20 | 23 | 26 | 28.9 |
40 | 2.3 | 4.5 | 9.0 | 14 | 18 | 23 | 27 | 32 | 36 | 41 | 45.2 |
50 | 3.5 | 7.1 | 14 | 21 | 28 | 35 | 42 | 49 | 57 | 64 | 70 |
65 | 6.0 | 12 | 24 | 36 | 48 | 60 | 72 | 84 | 96 | 107 | 119 |
80 | 9.0 | 18 | 36 | 54 | 72 | 90 | 109 | 127 | 145 | 163 | 180 |
100 | 14 | 28 | 57 | 85 | 113 | 141 | 170 | 198 | 226 | 254 | 282 |
125 | 22 | 44 | 88 | 132 | 177 | 221 | 265 | 309 | 353 | 397 | 441 |
150 | 32 | 64 | 127 | 191 | 254 | 318 | 382 | 445 | 509 | 572 | 636 |
200 | 57 | 113 | 226 | 339 | 452 | 565 | 678 | 791 | 904 | 1017 | 1131 |
250 | 88 | 177 | 353 | 530 | 707 | 883 | 1060 | 1236 | 1413 | 1590 | 1767 |
300 | 127 | 254 | 509 | 763 | 1017 | 1272 | 1526 | 1780 | 2035 | 2289 | 2545 |
350 | 173 | 346 | 692 | 1039 | 1385 | 1731 | 2077 | 2423 | 2769 | 3116 | 3464 |
400 | 226 | 452 | 904 | 1356 | 1809 | 2261 | 2713 | 3165 | 3617 | 4069 | 4523 |
450 | 286 | 572 | 1145 | 1717 | 2289 | 2861 | 3434 | 4006 | 4578 | 5150 | 5725 |
500 | 353 | 707 | 1413 | 2120 | 2826 | 3533 | 4239 | 4946 | 5652 | 6359 | 7069 |
600 | 509 | 1017 | 2035 | 3052 | 4069 | 5087 | 6104 | 7122 | 8139 | 9156 | 10180 |
700 | 692 | 1385 | 2769 | 4154 | 5539 | 6924 | 8308 | 9693 | 11078 | 12463 | 13847 |
800 | 904 | 1809 | 3617 | 5426 | 7236 | 9043 | 10852 | 12660 | 14469 | 16278 | 18086 |
900 | 1145 | 2289 | 4578 | 6867 | 9156 | 11445 | 13734 | 16023 | 18312 | 20602 | 22891 |
1000 | 1413 | 2826 | 5652 | 8478 | 11306 | 14130 | 16956 | 19782 | 22608 | 25435 | 28260 |
1200 | 2035 | 4069 | 8139 | 12208 | 16278 | 20347 | 24417 | 27486 | 32556 | 36625 | 40694 |
1400 | 2769 | 5539 | 11078 | 16617 | 22156 | 27695 | 33234 | 38773 | 44312 | 49851 | 55390 |
1600 | 3617 | 7235 | 14469 | 21704 | 28938 | 36193 | 43407 | 50642 | 57876 | 65111 | 72346 |
1800 | 4578 | 9156 | 18312 | 27469 | 36625 | 45781 | 54937 | 64094 | 73250 | 82406 | 91562 |
衬里材料及电极材料
内衬材料 | 名称 | 符号 | 性能 | 高工作 温度 | 适用液体 |
橡 胶 | 氯丁橡胶 | CR | 耐磨性中等，耐一般低浓 度的酸碱盐的腐蚀 | <60℃ | 自来水、工业用水、海 水 |
聚胺脂橡胶 | PU | 极好的耐磨性能，耐酸碱 性能较差 | <60℃ | 纸浆、矿浆等浆液 | |
氟 塑 料 | 聚四氟乙烯 | F4 或 PTFE | 化学性能很稳定，耐沸腾 的盐酸、硫酸、王水、浓 碱的腐蚀 | <160℃ | 腐蚀性强的酸碱盐液体 |
四氟乙烯和六氟丙烯译 名：特氟隆 FEP | F46 或 FEP | 化学性能略逊于 F4 | <120℃ | 腐蚀性的酸碱盐液体 | |
塑 料 | 四氟乙烯和乙烯 | F4 或 ETFE | 化学性能略逊于 F4 | 腐蚀性的酸碱盐液体 | |
聚乙烯 | PO | 化学性能稳定 | <90℃ | 腐蚀性的酸碱盐液体 | |
聚苯硫醚 | PPS | <150℃ | 污水 | ||
电极材料 | 耐腐蚀性能 | ||||
316L | 适用：1.生活用水，工业用水，原水，井水，城市污水 2.弱腐蚀性酸、碱、盐溶液 | ||||
哈氏合金 B | 适用：1.盐酸（浓度小于 10%）等非氧化性酸 2.氢氧化钠（浓度小于 50%）,一切浓度的氢氧化钠溶液 3.磷酸有机酸 不适用：硝酸 | ||||
哈氏合金 C | 适用：1.混酸和铬酸与硫酸的混合液 2.氧化性盐类如 Fe+++、Cu++、海水 3.磷酸，有机酸 不适用：盐酸 | ||||
钛（Ti） | 适用：1.盐，如：（1）氯化物（氯化镁/镁/铝/钙/铵/铁等） （2）钠盐、钾盐、铵盐、次氯酸盐、海水 2.浓度小于 50%氢氧化钾、氢氧化铵、氢氧化钡碱溶液 不适用：盐酸、硫酸、磷酸、氢氟酸等还原酸 | ||||
钽（Da） | 适用：1.盐酸（浓度小于 40%）,稀盐酸和浓硫酸（不包括发烟硫酸） 2.二氧化氯、氯化铁、次氯酸、氰化钠，乙酸等 3.硝酸（不包括发烟硝酸）等氧化酸，温度低于 80℃的王水 不适用：碱，氢氟酸 | ||||
铂（Pt） | 适用：各种酸、碱、盐溶液（包括发烟硫酸，发烟硝酸） 不适用：王水、铵盐 | ||||
碳 化 钨 | 适用：纸浆、污水、能抗固体颗粒干扰 不适用：无机酸、有机酸，氯化物 | ||||
