1、结构：

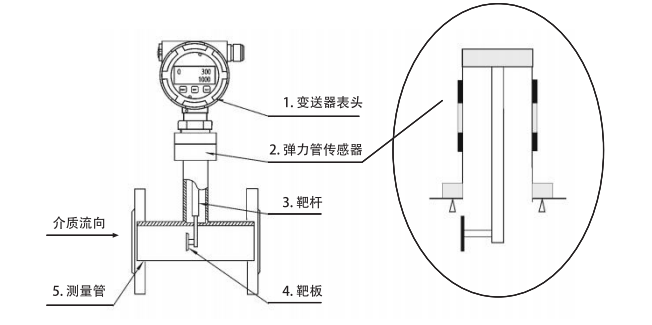

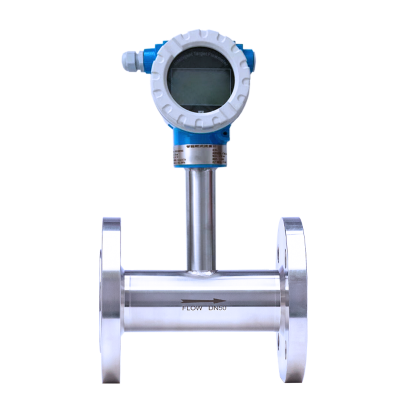

YK-LB型数显靶式流量计主要由测量管（壳体），受力元件，感应元件（力传感器，压力传感器，温度传感器），过渡部件（根据温度，压力而增减），积算显示和输出部分，其结构如下图：

1、受力元件　2、测量管（壳体）　3、力感应元件（含温度、压力感应元件）

         4、过渡部件　5、积算、显示、输出部件

2、工作原理：

当介质在测量管中流动时，因其自身的动能和因阻流件而产生的压差，产生一对受力元件的作用力，其作用力的大小与介质流速的平方成正比，其数学表达式如下：

F=CDAρ·U2/2

式中：

F——受力元件所受的作用力

CD——物件阻力系数

ρ——工况下介质密度

U——介质在测量管中的平均流速

A——受力元件对测量管轴向投影面积

耐高温、高压：从-80℃至200℃,压力可达10Mpa。

适用各种口径：Φ15-Φ1500。

适用于液体、气体、蒸汽测量。

可测低流速介质，流速大于0.1m/s即可测量（雷诺系数大于1000即可）。

可测量粘度大，含有泥沙的介质。

计量准确，精度高，高可达0.2%（特殊订购）。

压力损失小，仅为标准孔板的1/2△P 左右，大口径明显减小。

软件功能强大，可在线标定或干法标定。

双行大液晶显示，可显示瞬时流量，累积流量，超量程及电池电量显示。

可根据实际需要更换受力元件来改变测量流量范围。

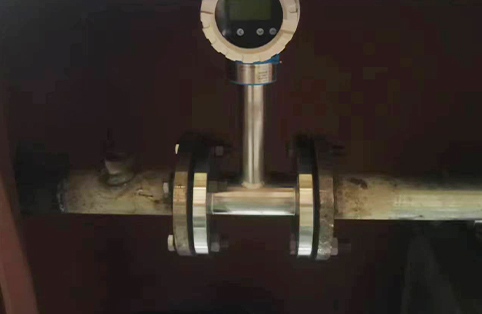

安装维护简单便捷。

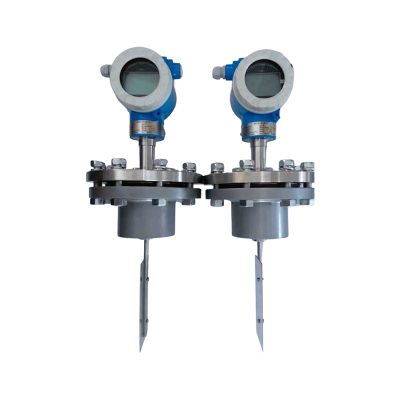

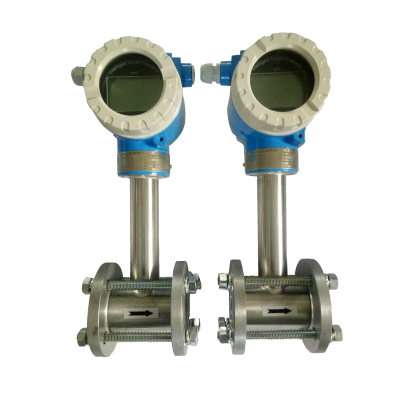

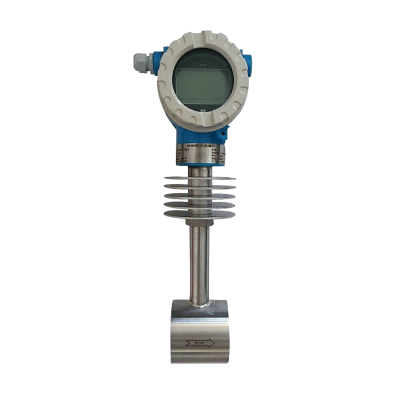

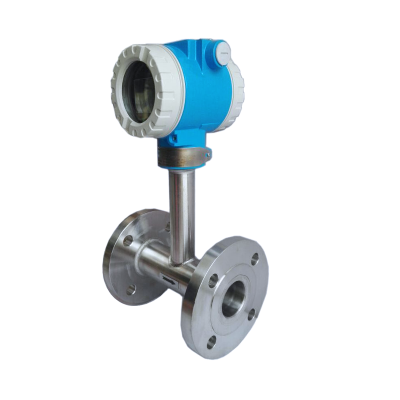

多种安装方式，可选夹持型，法兰式，螺纹型，插入式，可拆装插入式，卫生型，一体或分体型。
