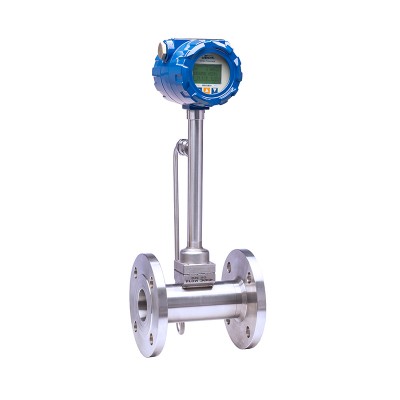

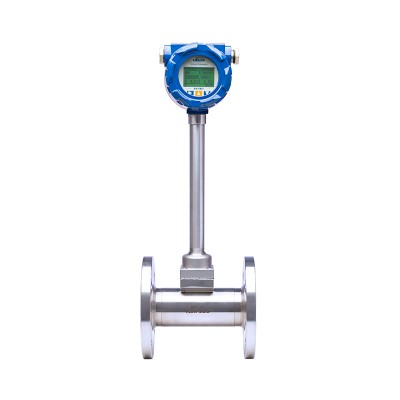

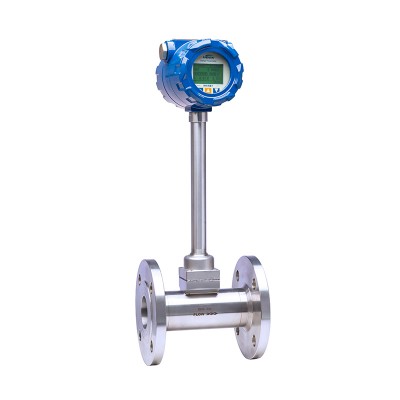

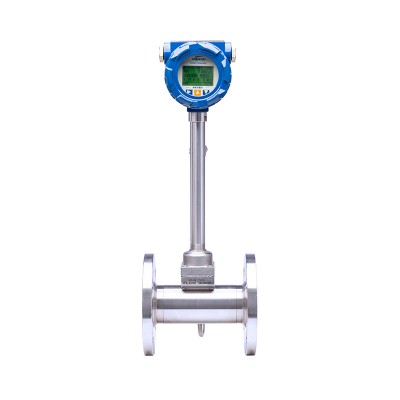

智能涡街流量计-上海优邦自动化股份有限公司

WORKINGPRINCIPLE

工作原理

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图(一)所示。

图(一)

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡门涡街原理，有如下关系式:
f=StV/d
式中： f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数（St）是无因次未知数，
图（二）表示斯特罗哈尔数（St）与雷诺数（Re）的关系。

图（二）

在曲线表中St＝0.17的平直部分，旋涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量。所测得的脉冲数与体积量之比，称为仪表常数（K），见式（2）
K＝N/Q（1/m³）
式中： K＝仪表常数（1/m³）。
N＝脉冲个数
Q＝体积流量（m³）

PRODUCTFEATURES

产品特点

1、无可动部件，长期稳定，结构简单便于安装和维护

2、传感器输出为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能十分稳定，结构形式多样，有管道插入式流量传感器形式

3、精确度较高，通常液体的测量精度为±1%；气体的测量精度为±1.5%

4、测量量程范围宽，在雷诺数为2×10⁴~7×10⁶范围内，可达1:20

5、压损小（约为孔板流量计的1/4~1/2）,属于节能流量仪表

6、安装方式灵活，根据现场工艺管道不同，可水平，垂直和不同角度倾斜安装

7、采用消扰电路和抗震动传感头，具有一定抗环境震动性能

8、采用超低功耗单片微机技术，1节3V10AH锂电池可使用5年以上

9、由软件对仪表系数非线性进行修正，提高测量精度

10、采用EEPROM对累积流量进行掉电保护，保护时间大于10年

用途：

涡街流量计可广泛用于大、中、小型各种管道给排水、工业循环、污水处理、油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。

TECHNICALPARAMETERS

技术参数

基础技术参数

执行标准	涡街流量传感器（ JB/T9249-1999 ）

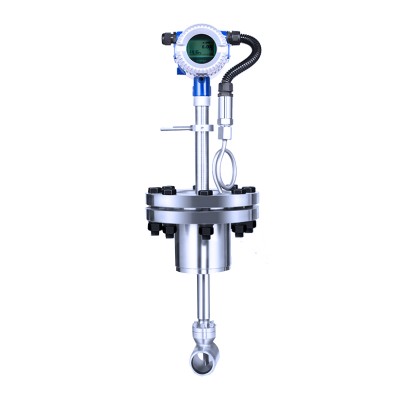

公称通径(mm)	15 ，25 ，40 ，50 ，65 ，80 ，100 ，125 ，150 ，200 ，250 ，300 ，(300～1000 插入式)
公称压力(MPa)	1.6MPa、2.5Mpa、4.0Mpa（其他可定制）
使用条件	介质温度：-40℃-+250℃ 、 -40℃-+350℃ 环境温度：-20℃-+60℃ 相对湿度：5%-90% 大气压力：86kpa-106kpa
输出信号功能	脉冲信号，4-20mA
通讯输出功能	R485 通讯输出 HART 协议等
精确度	液体：± 1% ；气体或者蒸汽：± 1.5%、 ± 1%
范围度	1 ：10 ；1 ：15 ；1 ：20
供电电压	A. 外电源：+24VDC±15% ，纹波≤±5% ，适用于 4-20mA 输出、脉冲输出、 RS485 等 B. 内电源：1 组 3.0V10AH 锂电池，电池电压在 2.0-3.0V 时均正常工作
输出信号	方波脉冲(不包括电池供电型) ：高电平≥5V ，低电平≤1V ；电流：4～20mA
压力损失系数	符合 JB/T9249 标准 Cd ≤2.4
防爆标志	隔爆型： ExdⅡCT6
防护等级	IP65
适用介质	气体、液体、蒸汽
传输距离	三线制脉冲输出型：≤300m ，两线制标准电流输出型 (4 ～20mA) ：负载电阻≤750Ω

流量范围

仪表口径（mm）	液体测量范围（m3/h)	气体（蒸汽）	连接方式	耐压等级（Mpa）
仪表口径（mm）	液体测量范围（m3/h)	测量范围（m3/h)	连接方式	耐压等级（Mpa）
15	0.3-5	3-15	法兰夹持/法兰连接	2.5/1.6
20	0.6-10	6-30	法兰夹持/法兰连接	2.5/1.6
25	1.2-16	8.8-55	法兰夹持/法兰连接	2.5/1.6
32	1.8-20	10-150	法兰夹持/法兰连接	2.5/1.6
40	2-40	27-205	法兰夹持/法兰连接	2.5/1.6
50	3-60	35-380	法兰夹持/法兰连接	2.5/1.6
65	4-85	60-640	法兰夹持/法兰连接	2.5/1.6
80	6.5-130	86-1100	法兰夹持/法兰连接	2.5/1.6
100	15-220	133-1700	法兰夹持/法兰连接	2.5/1.6
125	20-350	150-2800	法兰夹持/法兰连接	2.5/1.6
150	30-450	347-4000	法兰夹持/法兰连接	2.5/1.6
200	45-800	560-8000	法兰夹持/法兰连接	2.5/1.6
250	65-1250	890-11000	法兰夹持/法兰连接	2.5/1.6
300	95-2000	1360-18000	法兰夹持/法兰连接	2.5/1.6
(200)	50-700	700-7500	法兰夹持/法兰连接	2.5/1.6
(250)	70-1150	1100-11400	法兰夹持/法兰连接	2.5/1.6
(300)	100-1500	1560-15600	法兰夹持/法兰连接	2.5/1.6
(350)	140-2200	2100-21000	法兰夹持/法兰连接	2.5/1.6
(400)	180-3000	2750-27000	法兰夹持/法兰连接	2.5/1.6
(450)	240-3800	3500-37000	法兰夹持/法兰连接	2.5/1.6
(500)	300-4500	4300-43000	法兰夹持/法兰连接	2.5/1.6
(600)	450-6500	6100-61000	法兰夹持/法兰连接	2.5/1.6
(800)	750-10000	11000-110000	法兰夹持/法兰连接	2.5/1.6
(1000)	1200-17000	17000-170000	法兰夹持/法兰连接	2.5/1.6
>(1000)	协议	协议	法兰夹持/法兰连接	2.5/1.6
注:表中(200)-(1000)口径为插入式			法兰夹持/法兰连接	2.5/1.6

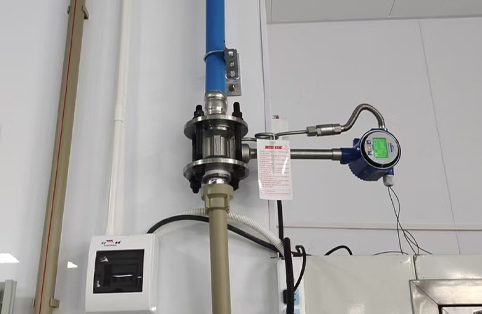

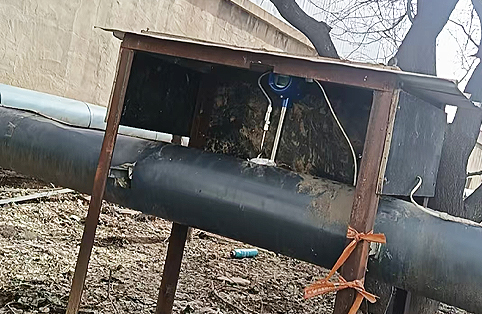

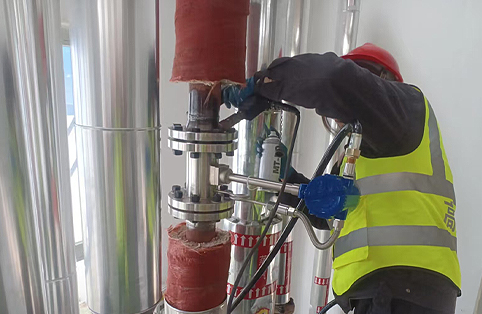

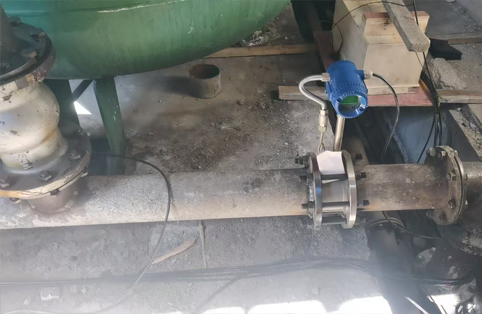

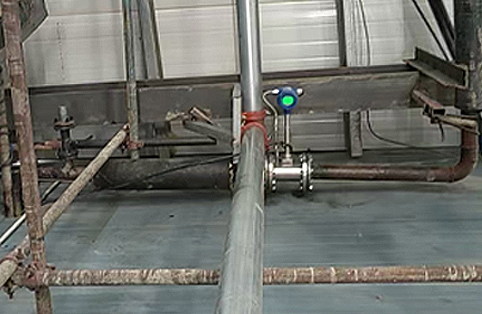

APPLICATIONSITE

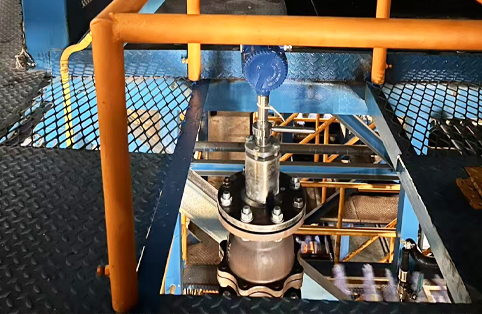

应用现场
