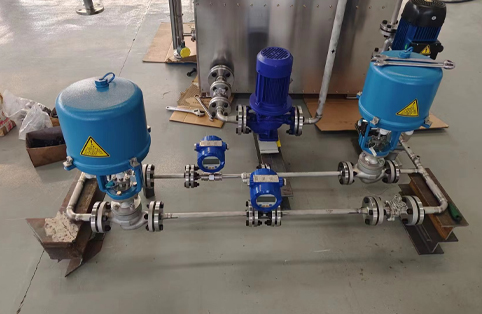

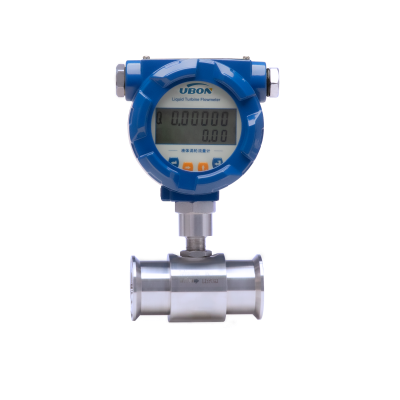

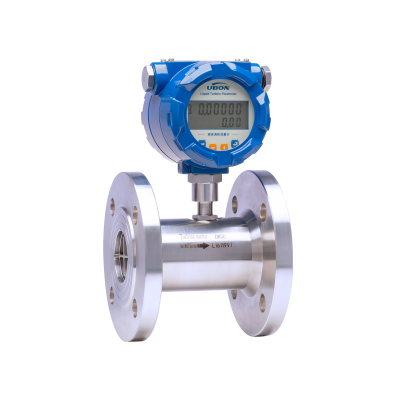

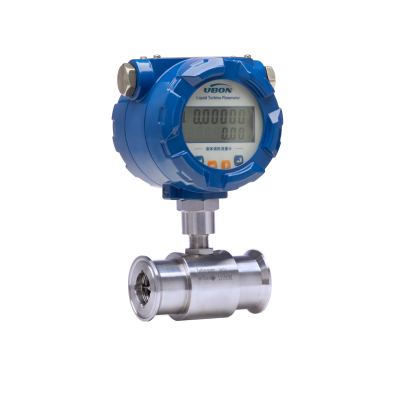

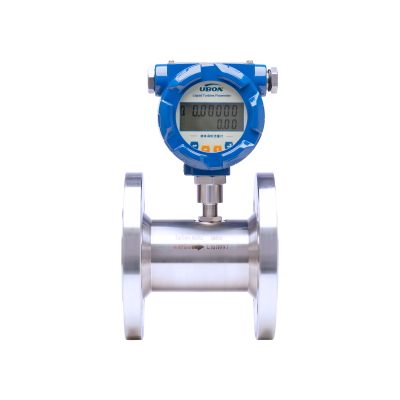

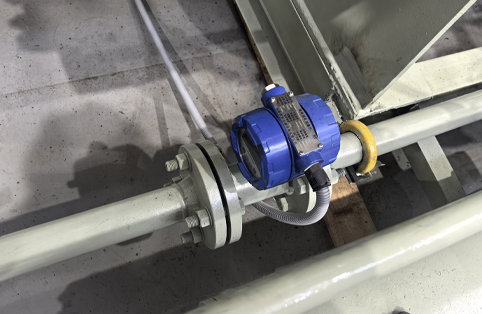

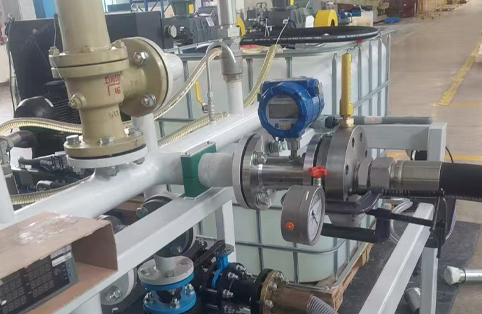

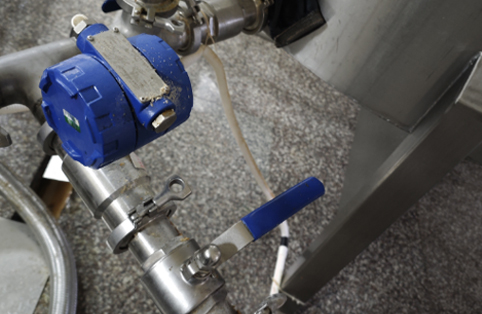

涡轮流量传感器结构(图1)，当被测流体流过传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期性地改变磁电转换器的磁阻值，检测线圈中的磁通随之发生周期性变化，产生与转动频率相同的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
涡轮流量计的流量方程为：
qv = f / K (1)
qm = qvρ (2)
式中 qv, qm ……分别为体积流量，m3/s，质量流量，kg/s;
f ……流量计输出信号的频率，Hz;
K ……流量计的仪表系数，P/m3。
流量计的系数与流量（或管道雷诺数）的关系曲线（图2），仪表系数可分为二段，即线性段和非线性段。线性段约为其工作段的三分之二，其特性与传感器结构尺寸及流体粘性有关。在非线性段，特性受轴承摩擦力，流体粘性阻力影响较大。当流量低于传感器流量下限时，仪表系数随着流量迅速变化，压力损失与流量近似为平方关系。当流量超过流量上限时要注意防止气蚀现象。结构相似的TUF特性曲线的形状是相似的，它仅在系统误差水平方面有所不同。
1. 重复性好 ，短期重复性可达 0.05% ~0.2%,正是由于具有良好的重复性 ，如经常校准或在线校准可得到极 高的精确度 ，在贸易结算中是优先选用的流量计 ；
2. 高精度 ，一般可达±1%R、 ±0.5%R ，高精度型可达±0.2%R ；
3. 输出脉冲频率信号 ，无零点漂移 ，抗干扰能力强 ；
4. 可获得很高的频率信号（ 3~4kHz ），信号分辨力强 ；
5. 范围度宽，中大口径可达 1:20，小口径为 1:10；
6. 结构紧凑轻巧，安装维护方便，流通能力大；
7. 适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8. 可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
基础技术参数
仪表口径及连接方式 | 4、6、 10、15、20、25、32、40 采用螺纹连接 （ 15、20、25、32、40 ）50、65、80、 100、 125、 150、200 采用法兰连接 |
执行标准 | 涡轮流量传感器（JB/T9246-2016） |
精度等级 | ± 1%R、 ±0.5%R、 ±0.2%R（需特制 ） |
量 程 比 | 1:10 ；1:15 ；1:20 |
仪表材质 | 304 不锈钢、316（ L ）不锈钢等 |
被测介质温度 ( ℃ ) | -20~+150℃ |
环境条件 | 温度-10~ +55℃ , 相对湿度 5％ ~90％ ，大气压力 86~106kPa |
输出信号 | 传感器 ：脉冲频率信号 ，低电平≤0.8V 高电平≥8V 变送器 ：两线制 4~20mADC 电流信号 |
供电电源 | A. 外电源 ：+24VDC±15% ，纹波≤±5%适用 4-20mA ，脉冲输出 ，R485 等 B. 内电源 ：1 组 3.0V10AH 锂电池 ，电池电压在 2.0-3.0V 时均正常工作 |
信号传输线 | STVPV3 ×0.3（ 三线制 ），2 ×0.3（ 二线制 ） |
传输距离 | ≤ 1000m |
信号线接口 | 基本型 ：豪斯曼接头 ，防爆型 ：内螺纹 M20 × 1.5 |
防爆等级 | ExdIICT6 Gb |
防护等级 | IP65 |
测量范围及工作压力
仪表口径 （mm） | 正常流量范围 （m3/h） | 扩展流量范围 （m3/h） | 常规连接方式 与耐压等级 （MPa） | 特制耐压等级（MPa） （法兰连接方式） |
DN 4 | 0.04~0.25 | 0.04~0.4 | 螺纹连接/6.3 | 10、16、25 |
DN 6 | 0.1~0.6 | 0.06~0.6 | 螺纹连接/6.3 | 10、16、25 |
DN 10 | 0.2~1.2 | 0.15~1.5 | 螺纹连接/6.3 | 10、16、25 |
DN 15 | 0.6~6 | 0.4~8 | 螺纹连接/6.3 | 4.0、6.3、12、16、25 |
法兰连接/2.5 | ||||
DN 20 | 0.8~8 | 0.45~9 | 螺纹连接/6.3 | 4.0、6.3、12、16、25 |
法兰连接/2.5 | ||||
DN 25 | 1~10 | 0.5~10 | 螺纹连接/6.3 | 4.0、6.3、12、16、25 |
法兰连接/2.5 | ||||
DN 32 | 1.5~15 | 0.8~15 | 螺纹连接/6.3 | 4.0、6.3、12、16、25 |
法兰连接/2.5 | ||||
DN 40 | 2~20 | 1~20 | 螺纹连接/6.3 | 4.0、6.3、12、16、25 |
法兰连接/2.5 | ||||
DN 50 | 4~40 | 2~40 | 法兰连接/2.5 | 4.0、6.3、12、16、25 |
DN 65 | 7~70 | 4~70 | 法兰连接/2.5 | 4.0、6.3、12、16、25 |
DN 80 | 10~100 | 5~100 | 法兰连接/2.5 | 4.0、6.3、12、16、25 |
DN 100 | 20~200 | 10~200 | 法兰连接/1.6 | 2.5、4.0、6.3、12、16、25 |
DN 125 | 25~250 | 13~250 | 法兰连接/1.6 | 2.5、4.0、6.3、12、16 |
DN 150 | 30~300 | 15~300 | 法兰连接/1.6 | 2.5、4.0、6.3、12、16 |
DN 200 | 80~800 | 40~800 | 法兰连接/1.6 | 2.5、4.0、6.3、12、16 |
