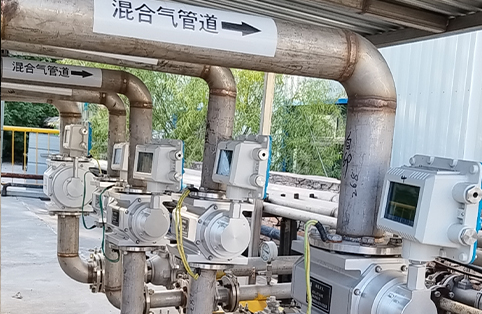

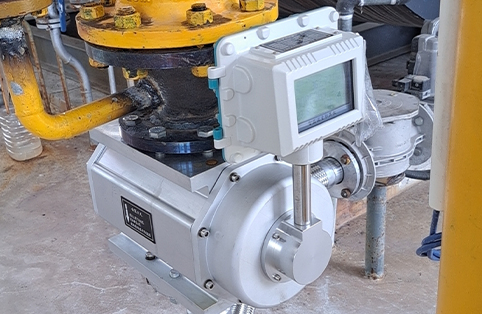

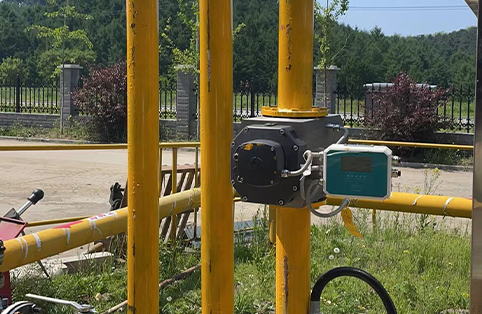

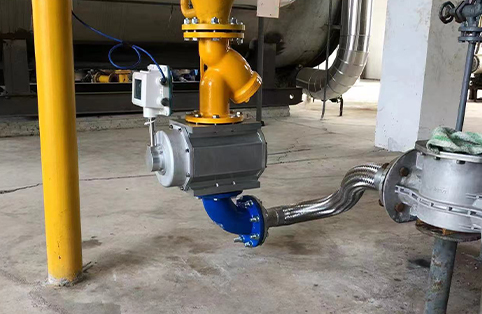

流量计由5个部分组成

1. 流量传感器

2. 压力传感器

3. 温度传感器

4. 气体腰轮流量计（机械）

5. 智能流量积算仪

智能气体腰轮流量计的工作原理（见图2）a

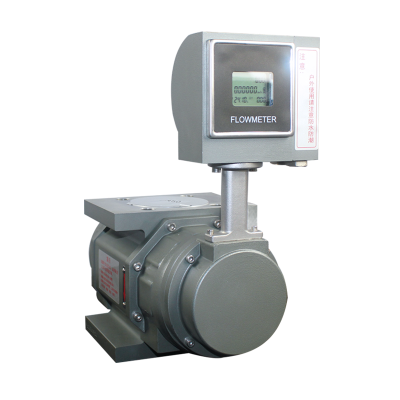

智能气体腰轮流量计，主要由壳体、共轭转子和智能流量积算仪等部件构成。装于计量室内的一对共轭转子在流通气体的出入口压差（P入＞P出）作用下，通过精密加工的调校齿轮使转子保持正确的相对位置。转子间、转子与壳体、转子与墙板间保持工作间隙，实现了连续的无接触密封。转子每转动一周，则输出四倍计量室有效容积的气体，转子的转数通过磁性密封联轴装置及减速机构，传递到智能流量积算仪，从而显示输出气体的累计体积量。其计量过程和工作原理如图1所示（图中仅表示了四分之一周期）。

图2  气体腰轮流量计工作原理

智能流量积算仪的工作原理（见图3）

智能流量积算仪由温度和压力检测模拟通道、流量传感器通道以及微处理器单元组成，并配有外输信号接口，输出各种信号。智能流量积算仪中的微处理器按照气态方程进行温压补偿，并进行压缩因子修正，气态方程如下：

式中：

Qn：标准状态下的体积流量（m3/h）；

Qg: 工况状态下的体积流量（m3/h）；

Pg：流量计压力检测点处的表压（kPa）；

Pa：当地大气压（kPa）；

Tg：介质的绝对温度（273.15＋t）(K)；

t： 被测介质温度（℃）；

Zn：标准状态下的压缩系数；

Zg：工作状态下的压缩系数；

Tn：标准状态下的绝对温度（273.15＋20）(K)；

Pn：标准大气压（101.325 kPa）；

P:  P= Pa+ Pg。

注：对于天然气Zn/Zg＝Fz2，Fz称为超压缩因子，本产品按中国石油天然气总公司的标准SY/T6143-1996中的公式进行计算。

    1、采用先进的微机技术与高性能的集成芯片，整机功能强大，性能优越.

    2、电路采用表面安装工艺，结构紧凑、抗干扰能力强、可靠性高。

    3、集高精度温度、压力、流量传感器和智能体积修正于一体，可检测被测气体的温度、压力和流量，并进行流量自动跟踪补偿和压缩因子修正运算。

    4、压力传感器、温度传感器、流量传感器全部内置，使结构更加紧凑。

    5、采用先进的微功耗高新技术，整机功耗低，即能凭内置电池长期供电运行，又可由外电源供电运行。

    6、按流量频率信号，可将仪表系数分六段自动进行线性修正，从而提高了仪表的使用精度.

    7、具有故障自诊断和报警功能，可靠度高，采用LCD显示，清晰直观，读数方便。

    8、流量计带有脉冲信号输出，也可根据用户需要输出4～20mA标准模拟信号。

    9、仪表自带实时数据库，通过RS-485通讯接口和本厂的专用MODEM配套，可组成电话抄表网络，便于数据的集中采集和实时管理。

    10、采用先进的微功耗技术，整机功耗低，使用内置电池可运行五年以上。

    11、就地显示流量值，并带多种信号输出功能可满足不同现场及系统的需求。

    12、采用E2PROM数据存储芯片，保存用户参数、厂家参数及一定的历史记录。

    13、采用高对比度的三行液晶显示器，可显示日期、标准累积流量、标准瞬时流量、介质温度、压力值和电池电压。

    14、具有实时数据存储功能，可防止更换电池或突然掉电时数据丢失，在停电状态下，内部参数可长久性保存。

1、流量计规格、基本参数和性能指标（见表1）

2、标准状态条件 ：P =101.325 k Pa     T = 293.15K

3、使用条件 ：

a.环境温度 ：－25℃ ~ +50℃                       b.介质温度 ：－20℃ ~ +60℃

c.相对湿度 ：5% ～95%                               d.大气压力 ：86KPa～106Kpa

4、 电气性能指标 ：

工作电源 ：

a.内电源 ：1 节 3VDC 锂电池 ，电池电压在 2.0V ～3.0V 时均可正常工作。当电压低于 2.5V 时 ，应更换电池。

b.外电源 ：±24VDC±15% ，纹波≤±5% ，适用于 4 ～20mA 输出 ，脉冲输出 ，RS-485 等 ； 整机功耗 ：外电源 ，﹤ 1W 内电源 ，平均功耗≤1m W ，可连续工作五年以上。

工况脉冲输出方式 ：

a. 工况脉冲信号, 直接将流量传感器检测的工况脉冲信号经光耦隔离放大输出，高电平≥20V，低电平  ≤  1V。 该脉冲主要用于对仪表的标定。

b. 与标准体积流量成正比的频率信号，经光耦隔离放大输出，高电平≥20V，低电平  ≤  1V。

c. 定标脉冲信号，输出幅度 0～3V，输出脉冲宽度 500ms。该脉冲主要用于城市燃气计量的 IC 卡控制装置或其它设备。该信号 1m3 输出 1 个脉冲。

4～20mA 标准模拟电流输出功能 ：与标准体积流量成正比，4mA 对应 0 m3/h，20mA 对应大标准体积流量 （该值可设定）。

表 1   流量计规格、基本参数和性能指标
