当流体流入流量计时，在进气口专用一体化整流器的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始旋转。在一定的流量范围内，涡轮旋转的角速度与流体体积流量成正比。根据电磁感应原理，利用磁敏传感器从同轴转动的信号轮上感应出与流体体积流量成正比的脉冲信号，该信号经放大、滤波、整形后与温度、压力传感器信号一起进入智能流量积算仪的微处理单元进行运算处理，并把气体的体积流量和总量直接显示于LCD屏上。
1、优质合金涡轮，具有更高的稳流和耐腐蚀作用；
2、进口优质专用轴承，使用寿命长；
3、计量室与通气室隔绝，保证了仪表的安全性；
4、可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（Pb=101.325KPa,Tb=293.15K）的气体体积累积量，可实时查询温度压力数值；
5、流量范围宽（Qmax/Qmin≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h；
6、智能化仪表系数多点非线性修正；
7、内置式压力、温度传感器，安全性能高、结构紧凑、外形美观；
8、仪表具有防爆及防护功能，防爆标志为ExiaⅡCT6， 防护等级为IP65；
9、系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上；
10、仪表系数、累计流量值掉电十年不丢。
基础技术参数
执行标准 | 封闭式管道中气体流量的测量-气体涡轮流量计（ GB/T8940-2003 ） |

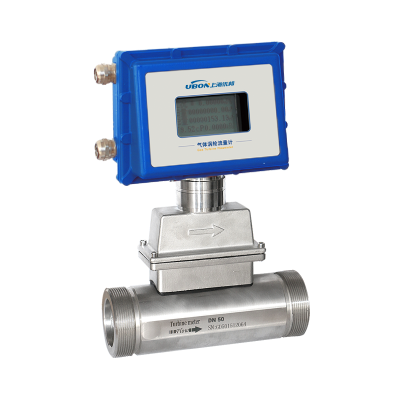

仪表口径（ mm ）及连接方式 | 25、40、 50、 65、80、 100、 125、 150、200、250、 300、采用法兰式连接 25、40、 50 可采用螺纹连接 |
精度 | ± 1.5%R ( ± 1%R 需特制 ） |
量程比 | 1 ：10 ；1 ：20 ；1 ：30 |
仪表材质 | 表体：304 不锈钢或铸铝 叶轮：优质铝合金 转换器：压铸铝合金 |
适用条件 | 介质温度 ：-20℃ ~ +80℃ 环境温度 ：-30℃ ~ +60℃ 相对湿度 ：5% ～90% 大气压力 ：86kpa～106kpa |
工作电源 | A.外电源：+24VDC±15%，纹波≤±5%，适用于 4-20mA 输出，脉冲输出、R485 B.内电源：1 组 3.6V10AH 锂电池，电池电压在 3.0-3.6V 时均正常工作 当电压低于 3.0 时，出现欠压指示 |
整机功耗 | A. 外电源：＜3W B. 内电源：平均功耗≤3W，可连续使用 3 年以 |
信号输出功能 | 脉冲信号、4-20mA 电流信号、控制信号 |
通讯输出功能 | R485 |
实时记录功能 | 起停记录、 日记录、定时间间隔记录 |
电气接口 | 内螺纹 M20 × 1.5 或其他 |
防爆等级 | ExdIICT6 |
防护等级 | IP65 |
流量范围
型号规格 | 公称通径 （ mm ） | 流量范围 （ m3/h ） | 始动流量 （ m3/h ） | 耐压等级 （MPa） | 安装形式 |
LWQ-25 | 25 （ 1" ） | 2-40 | 0.6 | 4.0 | 法兰（螺纹） |
LWQ-40 | 40 （ 1.5" ） | 3-60 | 0.8 | 4.0 | 法兰（螺纹） |
LWQ-50 | 50 （ 2" ） | 3-100 | 1 | 4.0 | 法兰 |
LWQ-80 | 80 （ 3" ） | 6-200 | 2.5 | 1.6 | 法兰 |
LWQ-100 | 100（ 4" ） | 8-300 | 2.5 | 1.6 | 法兰 |
LWQ-150 | 150（ 6" ） | 10-1000 | 4 | 1.6 | 法兰 |
LWQ-200 | 200（ 8" ） | 18-2500 | 8 | 1.6 | 法兰 |
LWQ-200 | 250（ 10" ） | 25-3000 | 12 | 1.6 | 法兰 |
LWQ-300 | 300（ 12" ） | 30-4000 | 16 | 1.6 | 法兰 |
