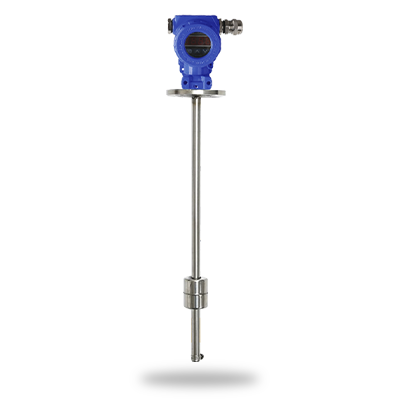

YB-UHQ型浮球液位变送器由磁性浮球、测量导管、测量元件、电路单元，接 线盒，安装件等主要部分组成，结构如图 1：

磁性浮球内装永久磁铁，当液位变化时，磁性浮球沿中心测量导管作上下移动， 球磁场力作用使导管内测量元件依次动作获得变化的电阻信号，经电路单元转化成 4-20MA 标准信号输出，工艺设计中， 电路单元采用混合集成电路工艺，使变送器 工作可处于潮湿，甚至尘埃等恶劣的工况条件下，增强了工作可靠性，变送器设有 输出指示表头，可方便地进行现场观察。

‌1.适用范围广泛‌：浮球液位计适用于各种常压和承压容器内介质的液位测量，尤其适用于地下贮槽和贮罐的液位测量，广泛应用于石油、化工、电力、轻工及医药等行业‌。

‌2.结构简单，可靠性高‌：浮球液位计的结构相对简单，主要由浮球、导杆、传感器和显示仪表组成。浮球通常由塑料或不锈钢材料制成，具有良好的浮力和耐腐蚀性‌2。这种设计使得浮球液位计在工作过程中非常可靠，适合在各种恶劣环境下使用‌。

3‌.多功能性‌：浮球液位计不仅可以现场指示液位，还可以配备远传变送器、报警开关等功能，实现液位的自动检测、控制和记录‌。此外，浮球液位计具有智能信号处理技术，能够适应各种工况，具有过压过流保护、雷电保护等功能‌

‌4.高精度和高灵敏度‌：浮球液位计具有高灵敏度和低盲区，能够提供准确的液位测量结果。其智能转换器将电阻变化转换成标准电流信号，确保测量的准确性。

‌5.易于安装和维护‌：浮球液位计设计有灵活的支架或法兰安装方式，安装方便。同时，定期检查和维护浮球和导杆可以确保其长期稳定工作。
